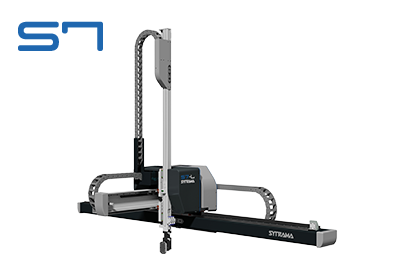

S7

Sytrama S7 S,L

Sur les modules de faible tonnage, le modèle S7 est le choix idéal pour ceux qui ont besoin d’un petit robot doté de nombreuses fonctionnalités. Le plus petit robot de la série S est doté du puissant contrôle SCP2, qui le rend extrêmement flexible pour répondre aux besoins des clients.

Disponible dans les modèles S7-S et S7-L, ce robot couvre la gamme des machines de moulage de 70 à 250 tonnes.

Fonctionnalités

  • Axe vertical non télescopique
  • Guides Prismatiques et Blocs Coureurs
  • Servomoteurs sans balais et réducteurs planétaires
  • Entraînement par courroie de distribution sur les axes vertical et transversal
  • Entraînement à crémaillère sur axe d'extraction
  • Poutre d'axe transversal en acier
  • Poutres verticales et d'extraction en aluminium
  • Inclinaison pneumatique 0 ° -90 °
  • 1x circuit de vide
  • 1x circuit de pression
  • Interface Euromap 67

Documentation

Sytrama-S7.pdf

Pupitre de commande : SCP2

SCP2
  • Mémorisation 100 programmes avec 300 lignes maxi/prog
  • Programme palettisation standard
  • Sélection 2 langues interchangeables, possibilité langage multiple
  • Définition zone de travail (8 au total)
  • Sauvegarde programme / restauration par USB
  • Mots de passe multiples avec divers niveau de protection
  • Contrôle état et aide à la maintenance
  • Modules extensions 12 entrées et 12 sorties détachables
  • Gestion jusqu’à 6 axes, avec synchro mouvements
  • Possibilité assistance par Ethernet sur demande
  • Fonctionnement jusqu’à 10 programmes en parallèle
  • Écriture des points simplifiés

Caractéristiques

Robot S7
Modèle S, L
Courses mm
  Transverse Vertical Extraction
S7-S 16001000450
S7-L 20001000450
Vitesse maxi m/s
   1.831
Presses à injection tonnes 70-180(S7-S) / 180-250(S7-L)
Précision mm ± 0.2
Charge maxi kg 5
Basculement pneumatique C axis 0° - 90°
Rotation pneumatique A axis 0°-90°/0°-180° (Option)
Controle présence pièce avec vacuostat digital standard
E.O.A.T. contrôle standard
Pression air bar 6
Consommation maxi air venturi Nl/min 24
Alimentation 3x400-480 VAC TT TN system
Consommation électrique maxi kW 7
Tension entrée auxiliaire V d.c. 24
Niveau sonore dB <85
Peinture RAL 7016 - RAL 9022
Peinture armoire électrique RAL 7035
Interface Euromap 67 - 12 (option)
Poids robot kg 220(S7-S) / 240 (S7-L)
Poids armoire électrique kg 98
